蜗轮蜗杆传动的设计要素

蜗轮蜗杆传动的设计要素

主要设计参数

1、模数m：蜗杆轴面的模数，标准值为1。

2、压力角：蜗杆轴面的压力角，标准值为20°。

3、蜗杆直径系数q：蜗杆分度圆直径与其模数m的比值。

4、导程角：蜗杆分度圆柱上螺旋线的切线与蜗杆端面之间的夹角。

5、蜗杆头数：蜗杆上的螺旋线数量，常用单头或双头。

6、蜗轮齿数：与蜗杆头数相对应的蜗轮齿的数量。

设计注意事项

在设计蜗轮蜗杆传动时，需要注意以下几个问题：

1、自锁性与传动效率的权衡：选择合适的蜗杆头数和导程角，可以在保证自锁性的同时，尽可能提高传动效率。

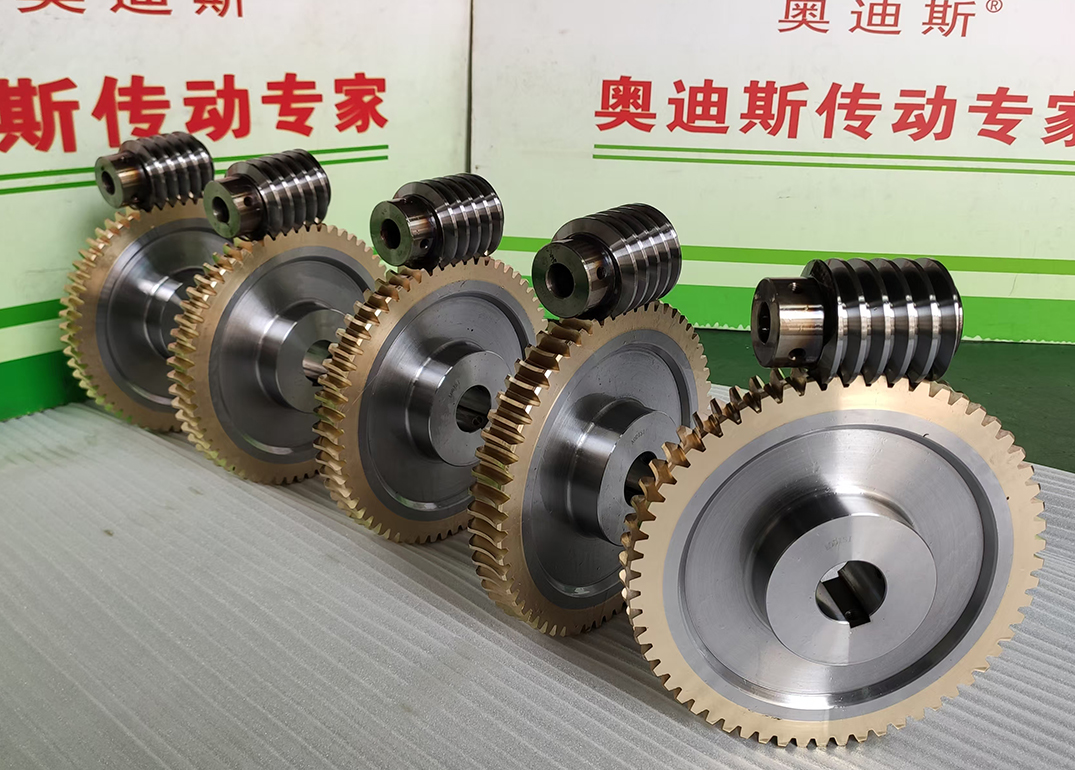

2、材料的选用：蜗杆通常采用密度大的合金钢，耐磨损；蜗轮则多采用锡青铜，有利于减小摩擦。

3、几何尺寸的计算：蜗轮的端面模数等于蜗杆的轴面模数且为标准值，蜗轮的端面压力角应等于蜗杆的轴面压力角且为标准值。
