万向节NB系列结构

NB系列结构

NB最大转速不能超出3000RPMHB最大转速不能超出2000RPM

极限工作角35°NB/HB结构简介：两者设计理念相同，区别之处在于NB选用滚针轴承，HB选用无滚针高强度轴套，NB与HB产品设计理念为提高产品可用转速，极限转速根据轴套大小而定。根据不同工况，选型时，可参附表中的理论数值。此类型产品适用场所如：扫雪车，电动自行车，包装设备，传输带，食品机械等等.

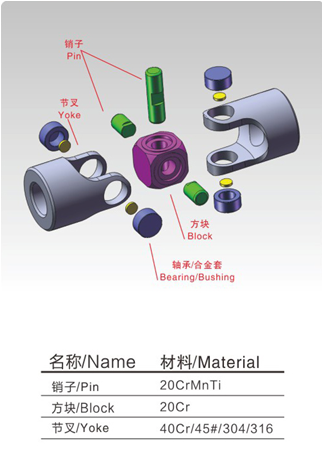

NB结构示意图：

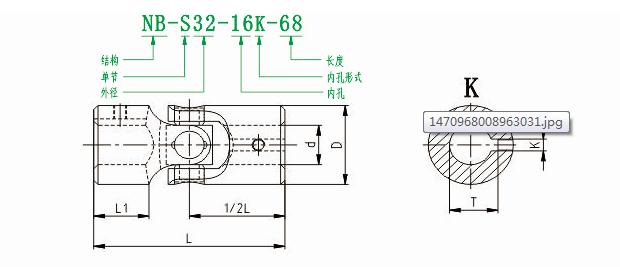

订货示例：

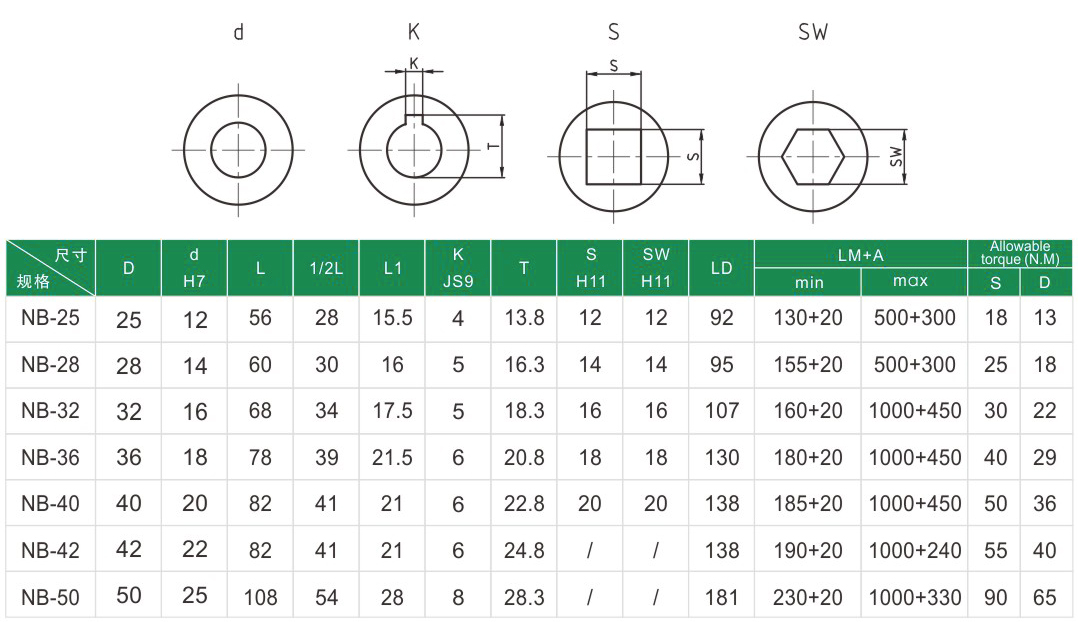

选型尺寸：
